Panduan Komprehensif Cangkang Motor Mikro: Bahan, Desain, dan Aplikasi

Memahami Fungsi Inti Cangkang Motor Mikro

Di jantung perangkat miniatur yang tak terhitung jumlahnya terdapat motor mikro, sebuah keajaiban teknik yang mengubah energi listrik menjadi gerakan mekanis yang presisi. Meskipun komponen internal seperti angker, magnet, dan sikat sering kali mendapat perhatian paling besar, casing eksternal juga memainkan peran yang sama pentingnya. Itu cangkang motor mikro lebih dari sekedar sampul sederhana; ini adalah komponen multifungsi yang menjamin integritas, kinerja, dan umur panjang motor. Bagian ini menggali tujuan dasar shell, menjelaskan mengapa desain dan pemilihan materialnya sangat penting untuk aplikasi apa pun.

Peran dan Tanggung Jawab Utama

Cangkang motor mikro ditugasi dengan beragam tanggung jawab yang berdampak langsung pada pengoperasian motor. Pertama, ia memberikan dukungan struktural dan perumahan yang penting, menjaga keselarasan komponen internal. Ketidakselarasan apa pun, bahkan dalam skala mikroskopis, dapat menyebabkan peningkatan gesekan, getaran, dan kegagalan dini. Kedua, cangkang berperan sebagai garis pertahanan pertama terhadap kontaminan eksternal. Debu, kelembapan, dan partikel lainnya dapat merusak bagian dalam motor yang halus, menyebabkan korsleting, penyumbatan, dan korosi. Cangkang yang tertutup rapat mencegah elemen-elemen ini memasuki sistem.

Selain itu, cangkang memainkan peran penting dalam manajemen termal. Selama pengoperasian, motor menghasilkan panas karena hambatan listrik dan gesekan mekanis. Jika panas ini tidak dihilangkan secara efektif, hal ini dapat menyebabkan panas berlebih, yang menurunkan isolasi, merusak magnet permanen, dan pada akhirnya menyebabkan motor terbakar. Cangkangnya berfungsi sebagai penyerap panas, mentransfer energi panas dari inti dan ke lingkungan sekitarnya. Terakhir, cangkang menyediakan pelindung elektromagnetik, yang mengandung medan magnet motor untuk mencegah interferensi dengan komponen elektronik sensitif di dekatnya dan melindungi motor dari kebisingan elektromagnetik eksternal.

Dampak Desain Shell terhadap Kinerja Secara Keseluruhan

Desain cangkang terkait erat dengan karakteristik performa motor secara keseluruhan. Ukuran dan bobotnya secara langsung berkontribusi pada inersia motor dan, akibatnya, respons akselerasi dan deselerasinya. Konduktivitas termal material menentukan seberapa efisien panas dihilangkan, sehingga memengaruhi siklus kerja motor yang berkelanjutan dan keluaran torsi maksimum. Kekakuan struktural mempengaruhi kemampuan motor untuk meredam getaran dan mengurangi kebisingan akustik, yang merupakan faktor penting dalam aplikasi seperti perangkat medis atau perlengkapan audio. Oleh karena itu, pemilihan cangkang yang tepat bukanlah sebuah renungan melainkan bagian mendasar dari proses desain motor yang menentukan batasan performa.

Memilih Bahan Optimal untuk Casing Motor Mikro Anda

Memilih bahan yang tepat untuk a casing motor mikro adalah keputusan kompleks yang menyeimbangkan faktor mekanik, termal, listrik, dan ekonomi. Bahan menentukan bobot motor, daya tahan, kemampuan pembuangan panas, dan biaya. Tidak ada solusi yang universal; pilihan optimal sepenuhnya bergantung pada tuntutan spesifik aplikasi. Bagian ini mengeksplorasi bahan yang paling umum digunakan, membandingkan sifat-sifatnya untuk memandu Anda menuju pilihan yang tepat.

Bahan Umum dan Sifatnya

Bahan untuk cangkang motor mikro didominasi oleh logam dan plastik, yang masing-masing memiliki kelebihan dan keterbatasannya masing-masing.

Paduan Logam: Aluminium dan Baja Tahan Karat

Selubung logam, terutama yang terbuat dari paduan aluminium dan baja tahan karat, terkenal karena kekuatan dan pembuangan panasnya yang luar biasa.

• Paduan Aluminium: Dihargai karena konduktivitas termalnya yang tinggi, kepadatannya yang rendah (membuatnya ringan), dan ketahanan terhadap korosi yang baik. Aluminium sering digunakan dalam aplikasi yang mengutamakan pengelolaan panas, seperti pada motor berkecepatan tinggi atau motor tugas kontinu. Namun, umumnya lebih mahal daripada plastik dan lebih sulit untuk dibuat menjadi bentuk yang rumit.
• Baja Tahan Karat: Menawarkan kekuatan mekanik yang unggul, kekerasan, dan ketahanan korosi yang luar biasa. Ini adalah bahan pilihan untuk motor yang beroperasi di lingkungan yang keras dan korosif atau yang memerlukan integritas struktural yang ekstrem. Kerugiannya adalah bobotnya yang jauh lebih tinggi dan konduktivitas termal yang lebih rendah dibandingkan aluminium.

Rekayasa Plastik dan Komposit

Polimer canggih dan material komposit menjadi semakin populer karena keserbagunaannya, efektivitas biaya, dan sifat uniknya.

• PBT (Polybutylene Terephthalate) dan Nilon: Termoplastik ini menawarkan isolasi listrik yang baik, kekuatan mekanik yang tinggi, dan ketahanan kimia yang baik. Bahan ini ringan, murah untuk diproduksi massal melalui cetakan injeksi, dan dapat dengan mudah diintegrasikan dengan komponen lain. Kelemahan utamanya adalah konduktivitas termal yang rendah, yang dapat menjadi faktor pembatas untuk aplikasi daya tinggi.
• PPS (Polifenilen Sulfida): Plastik berperforma tinggi yang dikenal karena stabilitas termalnya yang luar biasa, ketahanan terhadap bahan kimia, dan ketahanan api yang melekat. Cocok untuk motor yang menghadapi suhu tinggi dan lingkungan kimia yang agresif.

Tabel Perbandingan Bahan

Tabel berikut memberikan perbandingan yang jelas dan berdampingan mengenai sifat-sifat utama dari bahan-bahan umum ini, yang menggambarkan trade-off yang harus dilakukan oleh para desainer.

Bahan	Konduktivitas Termal	Kepadatan (Berat)	Ketahanan Korosi	Biaya	Aplikasi Ideal
Paduan Aluminium	Tinggi	Rendah	Bagus	Sedang-Tinggi	Tinggi-speed drones, precision instruments
Baja Tahan Karat	Sedang	Tinggi	Bagus sekali	Tinggi	Perangkat medis, sistem otomotif
PBT/nilon	Rendah	Sangat Rendah	Adil hingga Baik	Rendah	Elektronik konsumen, peralatan rumah tangga
PPS	Rendah	Sangat Rendah	Bagus sekali	Sedang	Otomotif di bawah kap, pompa kimia

Seperti yang ditunjukkan tabel, aluminium memberikan kinerja termal terbaik namun dengan biaya lebih tinggi dan bobot sedang. Baja tahan karat menawarkan daya tahan yang tak tertandingi dalam kondisi berat namun berat. Plastik ringan dan murah namun buruk dalam menghilangkan panas. Pilihan pada akhirnya bergantung pada properti mana yang paling penting untuk tujuan penggunaan motor.

Pertimbangan Desain Utama untuk Rumah Motor Berkinerja Tinggi

Merancang sebuah housing motor mikro berkinerja tinggi memerlukan pendekatan cermat yang lebih dari sekadar menyertakan komponen. Ini melibatkan proses rekayasa holistik yang berfokus pada optimalisasi manajemen termal, mekanika struktural, kemampuan manufaktur, dan integrasi. Housing berperforma tinggi inilah yang membedakan motor yang andal, efisien, dan tahan lama dengan motor biasa-biasa saja. Bagian ini menguraikan faktor-faktor penting yang harus ditangani oleh para insinyur selama tahap desain.

Strategi Manajemen Termal

Pembuangan panas yang efektif bisa dibilang merupakan aspek paling penting dalam perancangan untuk kinerja tinggi. Panas berlebih menjadi musuh utama umur motor. Beberapa strategi dapat diterapkan melalui desain perumahan untuk mengatasi hal ini.

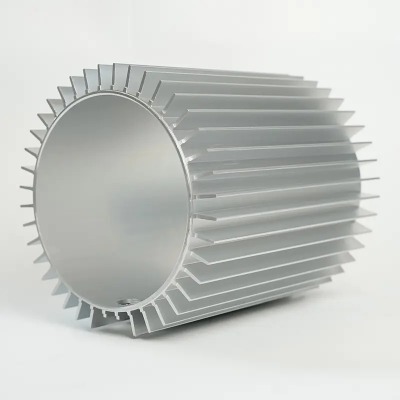

• Pendingin Terintegrasi: Mendesain permukaan luar wadah dengan sirip atau tonjolan secara signifikan meningkatkan luas permukaan yang terpapar udara, sehingga secara dramatis meningkatkan perpindahan panas konvektif. Ini adalah fitur umum pada rumah aluminium untuk motor tanpa sikat.
• Bahan Antarmuka Termal (TIM): Penggunaan gemuk atau bantalan yang bersifat konduktif termal antara inti motor internal dan cangkang rumah memastikan perpindahan panas yang efisien dari sumber panas ke cangkang pembuangan panas.
• Pemilihan Bahan: Seperti yang telah dibahas sebelumnya, memilih material dengan konduktivitas termal tinggi, seperti aluminium, merupakan hal mendasar untuk aplikasi dengan beban termal tinggi.
• Manajemen Aliran Udara: Desain housing dapat dilengkapi ventilasi atau saluran untuk memandu aliran udara pendingin ke motor. Namun, hal ini harus diimbangi dengan kebutuhan akan perlindungan masuknya (misalnya, peringkat IP).

Integritas Struktural dan Peredam Getaran

Rumah harus cukup kaku untuk mencegah deformasi akibat beban, yang akan menyebabkan komponen internal tidak sejajar dan menyebabkan kegagalan. Hal ini melibatkan pelaksanaan analisis struktural (seperti Analisis Elemen Hingga atau FEA) untuk mengidentifikasi dan memperkuat titik-titik lemah. Pada saat yang sama, housing harus secara efektif meredam getaran yang dihasilkan oleh motor itu sendiri. Getaran yang berlebihan menyebabkan kebisingan, keausan pada komponen, dan kegagalan sambungan solder. Teknik desain meliputi:

• Menambahkan rusuk strategis untuk meningkatkan kekakuan tanpa menambah bobot yang besar.
• Menggabungkan bahan peredam getaran atau dudukan antara motor dan struktur luar.
• Memastikan kesesuaian yang tepat antar komponen untuk menghindari getaran dan gerakan mikro.

Teknik dan Toleransi Pembuatan

Proses manufaktur yang dipilih ditentukan oleh bahan dan kompleksitas desain. Rumah logam biasanya dicetak atau dikerjakan dengan mesin, memungkinkan presisi tinggi dan sifat termal yang sangat baik tetapi dengan biaya lebih tinggi. Rumah plastik hampir secara eksklusif dibuat dengan cetakan injeksi, yang sangat hemat biaya untuk volume tinggi dan memungkinkan bentuk yang sangat kompleks dan terintegrasi. Apa pun metodenya, menjaga toleransi yang ketat sangat penting untuk memastikan keselarasan bantalan, penyatuan roda gigi (jika ada), dan konsistensi perakitan secara keseluruhan. Pendekatan desain untuk kemampuan manufaktur (DFM) sangat penting untuk menghindari fitur-fitur yang tidak mungkin atau sangat mahal untuk diproduksi.

Menjelajahi Berbagai Jenis Kandang Motor Mikro Presisi

Dunia penutup motor mikro presisi beragam, dengan desain berbeda yang disesuaikan untuk memenuhi kebutuhan operasional dan lingkungan tertentu. Jenis penutup secara langsung mempengaruhi tingkat perlindungan motor, metode pendinginan, dan kesesuaian keseluruhan untuk suatu aplikasi. Memahami jenis-jenis ini sangat penting untuk memilih motor yang tepat untuk pekerjaan itu. Bagian ini membahas jenis penutup yang paling umum, mulai dari rangka terbuka hingga unit tertutup sepenuhnya.

Buka Penutup Bingkai

Penutup bingkai terbuka, seperti namanya, menawarkan perlindungan paling sedikit. Biasanya terdiri dari kerangka struktural dasar yang menahan komponen motor pada tempatnya tetapi memaparkan jangkar dan belitan ke udara terbuka.

• Keuntungan: Keuntungan utamanya adalah pendinginan yang luar biasa karena paparan maksimum terhadap udara sekitar. Desain ini juga merupakan yang paling sederhana dan paling murah untuk diproduksi.
• Kekurangan: Ini hampir tidak memberikan perlindungan terhadap debu, kelembapan, atau kontak fisik. Motor ini sangat rentan terhadap kerusakan akibat benda asing dan tidak cocok untuk lingkungan yang tidak bersih dan kering.
• Aplikasi: Terutama digunakan dalam pengaturan laboratorium, pengembangan prototipe, atau dalam sistem tertutup yang lebih besar di mana perangkat eksternal itu sendiri memberikan perlindungan yang diperlukan.

Kandang Non-Ventilasi Tertutup Sepenuhnya (TENV).

Penutup TENV mewakili peningkatan signifikan dalam perlindungan. Motor tersegel sepenuhnya di dalam cangkang, mencegah pertukaran udara bebas antara bagian dalam dan luar motor.

• Keuntungan: Menawarkan perlindungan yang sangat baik terhadap debu, kotoran, dan paparan kelembapan ringan (misalnya percikan). Ini lebih kuat daripada desain bingkai terbuka.
• Kekurangan: Pembuangan panas kurang efisien karena hanya mengandalkan konduksi melalui cangkang dan konveksi dari permukaan luar. Hal ini dapat membatasi kepadatan daya motor dan siklus kerja berkelanjutan.
• Aplikasi: Banyak digunakan pada peralatan, pompa, kipas angin, dan aplikasi lain yang lingkungan pengoperasiannya mungkin mengandung kontaminan di udara.

Kipas Pendingin Tertutup Sepenuhnya (TEFC) dan Penutup Tahan Air

Untuk aplikasi yang lebih menuntut, diperlukan wadah yang lebih khusus lagi.

• TEFC: Desain ini mirip dengan TENV tetapi dilengkapi kipas eksternal yang dipasang pada poros motor. Kipas ini meniupkan udara ke bagian luar housing, sangat meningkatkan perpindahan panas konvektif dan memungkinkan output daya lebih tinggi dibandingkan motor TENV standar.
• Penutup Tahan Air/IP67: Ini adalah penutup TENV yang sangat terspesialisasi yang dirancang dengan teknik penyegelan canggih (misalnya gasket, cincin-O, konektor tersegel) untuk tahan terhadap perendaman dalam air atau paparan jet bertekanan tinggi. Mereka dicirikan oleh peringkat Ingress Protection (IP) yang tinggi, seperti IP67 atau IP68.

Perkembangan dari rangka terbuka ke penutup kedap air menunjukkan adanya trade-off yang jelas: peningkatan perlindungan hampir selalu disertai dengan kompromi dalam kinerja termal serta peningkatan biaya dan kompleksitas. Pemilihannya harus didasarkan pada pemahaman menyeluruh terhadap lingkungan operasional.

Panduan untuk Adat Cangkang Motor Mikro Proses Manufaktur

Ketika solusi siap pakai gagal memenuhi persyaratan aplikasi tertentu, jalurnya pembuatan cangkang motor mikro khusus menjadi perlu. Proses ini melibatkan pembuatan housing unik yang disesuaikan dengan spesifikasi dimensi, material, dan kinerja yang tepat. Terlibat dalam manufaktur khusus memungkinkan pengoptimalan yang tidak mungkin dilakukan dengan suku cadang standar, namun memerlukan pemahaman mendalam tentang proses yang tersedia dan implikasinya. Panduan ini menjelaskan rute produksi utama cangkang khusus.

Cetakan Injeksi untuk Kerang Plastik

Cetakan injeksi adalah proses dominan untuk memproduksi rumah motor plastik secara massal. Ini melibatkan pemanasan pelet plastik sampai meleleh dan kemudian menyuntikkannya di bawah tekanan tinggi ke dalam rongga cetakan logam yang dibuat dengan mesin presisi.

Tahapan Cetakan Injeksi:

1. Desain dan Manufaktur Perkakas: Langkah pertama dan paling penting adalah membuat cetakan (atau "alat"). Ini adalah proses yang rumit, mahal, dan memakan waktu yang melibatkan pemesinan CNC pada baja atau aluminium yang diperkeras. Desainnya harus memperhitungkan penyusutan material, saluran pendingin, dan mekanisme ejeksi.
2. Siklus Pencetakan: Siklusnya meliputi menutup cetakan, menyuntikkan plastik cair, menahan tekanan untuk mengemas rongga, mendinginkan bagian, membuka cetakan, dan mengeluarkan bagian yang sudah jadi. Siklus ini dapat memakan waktu beberapa detik hingga menit.
3. Pasca Pemrosesan: Setelah dikeluarkan, komponen mungkin memerlukan pemotongan plastik berlebih (flash) dan operasi sekunder apa pun seperti membuat lubang atau menambahkan sisipan.

Keuntungan: Tingkat produksi yang sangat tinggi, kemampuan pengulangan yang sangat baik, biaya per bagian yang rendah pada volume tinggi, dan kemampuan untuk menciptakan geometri kompleks dengan presisi tinggi.
Kekurangan: Biaya perkakas awal yang sangat tinggi, waktu tunggu yang lama untuk pembuatan perkakas, dan ketidaklayakan ekonomi untuk produksi bervolume rendah.

Die Casting dan Mesin CNC untuk Kerang Logam

Untuk rumah logam, dua proses utama adalah die casting dan permesinan CNC.

• pengecoran mati: Prinsipnya mirip dengan cetakan injeksi tetapi untuk logam. Logam cair (misalnya aluminium atau paduan seng) dipaksa di bawah tekanan tinggi ke dalam cetakan baja. Ini sangat ideal untuk memproduksi komponen logam kompleks berdinding tipis bervolume tinggi dengan penyelesaian permukaan yang baik dan stabilitas dimensi. Meskipun perkakasnya mahal, biaya per bagiannya rendah untuk volume besar.
• Pemesinan CNC: Proses subtraktif dimana balok logam (atau plastik) padat dibentuk dengan alat pemotong yang dikendalikan komputer untuk menghilangkan material. Proses ini sangat serbaguna dan presisi, mampu menghasilkan komponen dengan toleransi yang sangat ketat dan fitur yang kompleks. Ini ideal untuk prototipe, produksi volume rendah, dan suku cadang yang memerlukan kekuatan lebih tinggi daripada pengecoran. Kerugian utamanya adalah biaya per bagian yang lebih tinggi (karena bahan limbah dan waktu siklus yang lebih lama) dan beberapa keterbatasan geometrik dibandingkan dengan pengecoran.

Memilih Proses yang Tepat

Keputusan antara proses-proses ini terutama didorong oleh tiga faktor: volume, material, dan kompleksitas.

• Volume: Volume tinggi (10.000 bagian) lebih menyukai pencetakan injeksi atau die casting meskipun biaya perkakasnya tinggi. Volume rendah (1 - 1.000 bagian) menjadikan pemesinan CNC sebagai pilihan default.
• Bahan: Bahan yang diinginkan sering kali menentukan prosesnya. Kebanyakan plastik dicetak dengan injeksi, sedangkan logam dicetak atau dikerjakan dengan mesin.
• Kompleksitas dan Presisi: Bentuk yang sangat kompleks paling baik dicapai melalui pencetakan atau pengecoran. Bagian-bagian yang membutuhkan presisi dan kekuatan setinggi mungkin sering kali dikerjakan dengan mesin.

Menavigasi manufaktur khusus memerlukan kolaborasi erat dengan insinyur manufaktur berpengalaman untuk memilih proses yang paling hemat biaya dan sesuai secara teknis untuk aplikasi tersebut.

Perawatan dan Mengatasi Masalah Casing Motor Mikro yang Tahan Lama

Memastikan kesehatan motor mikro dalam jangka panjang melibatkan pemeliharaan proaktif dan pemecahan masalah yang cerdik pada sistem perlindungan eksternalnya. A casing motor mikro yang tahan lama dirancang untuk bertahan lama, tetapi tidak bisa dihancurkan. Memahami cara merawatnya dan mengidentifikasi tanda-tanda kerusakan dapat mencegah kerusakan motor yang parah dan memperpanjang masa pakai secara signifikan. Bagian terakhir ini memberikan panduan praktis bagi pengguna dan teknisi.

Inspeksi Rutin dan Pemeliharaan Preventif

Jadwal pemeliharaan rutin adalah pertahanan terbaik terhadap kegagalan yang tidak terduga. Fokusnya harus pada kondisi eksternal dan performa motor.

• Inspeksi Visual: Periksa casing secara rutin apakah ada tanda-tanda kerusakan fisik, seperti retak, penyok, atau goresan dalam. Hal ini dapat membahayakan integritas struktural dan tingkat perlindungan. Perhatikan tanda-tanda korosi, terutama pada casing logam, yang dapat melemahkan material dan menyebabkan lubang.
• Pembersihan: Jagalah casing motor tetap bersih dan bebas dari kotoran. Untuk motor TENV dan TEFC, pastikan sirip pendingin dan bilah kipas (jika ada) tidak tersumbat oleh kotoran, karena hal ini akan sangat mengganggu pembuangan panas. Gunakan sikat lembut atau udara bertekanan rendah, berhati-hatilah agar tidak merusak komponen apa pun.
• Periksa Segel dan Gasket: Untuk motor yang dinilai kedap air atau tahan debu, periksa integritas segel, gasket, dan kelenjar kabel secara berkala. Bahan-bahan ini dapat rusak seiring waktu karena panas, ozon, atau tekanan mekanis, sehingga merusak segelnya.
• Pemantauan Termal: Gunakan termometer inframerah atau kamera termal untuk memeriksa suhu pengoperasian motor secara berkala. Peningkatan suhu secara bertahap dari waktu ke waktu dapat menunjukkan bahwa sirip pendingin rumahan tersumbat, jalur termal internal rusak, atau bantalan rusak sehingga menghasilkan panas ekstra.

Masalah Umum dan Langkah Diagnostik

Ketika diduga ada masalah, pendekatan sistematis terhadap diagnosis adalah kuncinya.

• Terlalu panas: Jika motor terlalu panas, masalahnya bisa bersifat eksternal (sirip pendingin tersumbat, pengoperasian pada suhu lingkungan tinggi) atau internal (keausan bantalan, gangguan listrik). Pertama, periksa dan bersihkan bagian luar housing. Jika masalah terus berlanjut, kemungkinan besar masalahnya ada pada internal.
• Kerusakan Fisik: Casing yang retak atau penyok harus diganti. Bahkan retakan kecil pun dapat menyebabkan masuknya kontaminan berbahaya, yang menyebabkan korosi internal atau korsleting listrik.
• Kebisingan dan Getaran: Meskipun sering kali merupakan masalah internal, kebisingan atau getaran yang berlebihan terkadang dapat disebabkan oleh dudukan housing yang longgar atau benda asing yang mengenai kipas eksternal (pada motor TEFC). Pastikan semua perangkat keras pemasangan terpasang erat dan jalur aliran udara eksternal bersih.
• Hilangnya Kinerja: Jika motor tampak kurang bertenaga atau kesulitan saat diberi beban, pertimbangkan bahwa panas berlebih akibat pembuangan panas yang buruk dari casing dapat menyebabkan penurunan daya elektronik internal (pengurangan daya) untuk melindungi motor.

Dengan mengintegrasikan praktik pemeliharaan dan pemecahan masalah ini, integritas casing motor mikro dapat dipertahankan, memastikan casing tersebut terus memberikan perlindungan yang andal untuk komponen sensitif di dalamnya, sehingga memaksimalkan investasi pada peralatan.
